O Aterramento Elétrico

O aterramento elétrico é um sistema de segurança muito importante em qualquer instalação elétrica, como casas e escolas. Ele serve para proteger as pessoas de choques elétricos e também para proteger os aparelhos de danos.

🛡️ O que é Aterramento?

Pense na eletricidade como uma corrente de água forte que corre dentro dos canos (os fios).

A eletricidade deve ficar sempre dentro dos fios, mas, às vezes, por causa de um problema, como um fio desencapado ou um aparelho com defeito, um pouco dessa eletricidade “vaza” para fora, indo para a parte de metal da geladeira, do computador ou de outros aparelhos.

O aterramento (o fio terra – geralmente verde ou verde e amarelo 🟢🟡) é como um caminho de emergência para essa eletricidade que vazou.

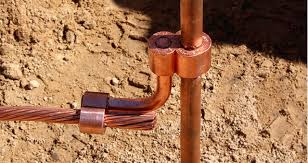

Esse caminho sai da tomada e vai até um eletrodo (uma barra de metal) que está enterrado profundamente no chão, na terra.

⚡ Como o Aterramento Funciona?

O chão, a terra, tem uma capacidade natural de absorver a eletricidade.

Em Caso de Vazamento: Se a eletricidade vazar para a carcaça de metal de um aparelho, ela vai procurar o caminho mais fácil e rápido para ir embora.
O Caminho Mais Fácil: O caminho do fio-terra, que leva a uma barra de metal enterrada, é muito mais fácil do que o caminho pelo seu corpo.
Segurança: Assim, em vez de a eletricidade passar por você (o que causaria um choque), ela é rapidamente desviada pelo fio terra e mandada para o chão. É como se o chão absorvesse toda a energia extra, eliminando o perigo.

✅ Por que é Necessário?

O aterramento garante duas coisas principais:

Proteção Pessoal: Evita que você tome choques elétricos ao tocar em um aparelho com defeito.
Proteção dos Aparelhos: Protege seus eletrônicos de surtos de energia, como aqueles causados por raios 🌩️. O aterramento desvia essa energia extra e perigosa diretamente para o chão, salvando os aparelhos de queimar.

Por isso, é muito importante que todas as tomadas modernas tenham três furinhos: os dois para a energia normal e um para o fio terra.

O aterramento elétrico é regido por uma série de normas técnicas e regulamentações governamentais no Brasil, que visam garantir a segurança e a qualidade das instalações.

As principais fontes oficiais sobre aterramento vêm de órgãos de normalização, regulamentação de trabalho e agências setoriais.

🏛️ Fontes Governamentais e Normativas sobre Aterramento

1. Associação Brasileira de Normas Técnicas (ABNT)

A ABNT é a instituição que estabelece os padrões técnicos que devem ser seguidos. Embora não seja um órgão estritamente governamental, suas normas são as referências legais para a execução de instalações.

NBR 5410: Instalações Elétricas de Baixa Tensão
- É a norma mais importante para instalações elétricas em geral e detalha como o aterramento (incluindo o uso do condutor de proteção – PE) deve ser feito em residências, comércios e edifícios.
- Ela especifica, por exemplo, que todas as tomadas fixas das instalações devem ser do tipo com contato de aterramento (o terceiro pino).
Outras NBRs Relevantes:
- NBR 5419: Trata especificamente da Proteção contra Descargas Atmosféricas (para-raios), onde o sistema de aterramento é fundamental.
- NBR 14136: Padrão brasileiro de plugues e tomadas de 3 pinos, que torna obrigatória a presença do contato de aterramento.

2. Ministério do Trabalho e Emprego (MTE)

O MTE, por meio das Normas Regulamentadoras (NRs), estabelece requisitos de segurança e saúde no trabalho.

NR 10: Segurança em Instalações e Serviços em Eletricidade
- Esta norma é obrigatória para todos que trabalham direta ou indiretamente com instalações e serviços em eletricidade.
- A NR 10 exige que o aterramento das instalações elétricas seja executado conforme a regulamentação de órgãos competentes (remetendo, principalmente, à ABNT NBR 5410).
- A NR 10 também trata do aterramento temporário para a realização de serviços e manutenções em sistemas elétricos.

3. Agência Nacional de Energia Elétrica (ANEEL)

A ANEEL é a autarquia federal que regula o setor elétrico brasileiro. Suas resoluções e normas se aplicam às empresas distribuidoras de energia.

Resoluções Normativas da ANEEL (Ex: REN nº 1.000/2021):
- Embora se concentrem no fornecimento de energia, elas definem regras para as instalações de entrada de serviço e padrões de atendimento do consumidor, que incluem a exigência de aterramento conforme as normas técnicas.
- As distribuidoras de energia geralmente possuem Normas de Distribuição Unificadas (NDU) próprias, que detalham os requisitos de aterramento para as conexões com a rede pública, sempre baseadas nas NBRs.

4. Instituto Nacional de Metrologia, Qualidade e Tecnologia (Inmetro)

O Inmetro atua na certificação de produtos, garantindo que eles atendam aos requisitos de segurança.

Regulamentações e Portarias: O Inmetro fiscaliza e estabelece requisitos de avaliação de conformidade para que aparelhos elétricos com carcaça metálica (eletrodomésticos e eletrônicos) sejam comercializados com o condutor-terra de proteção obrigatório e o respectivo plugue tripolar.

Para aprofundar seu conhecimento sobre o principal documento que rege o aterramento, você pode consultar o vídeo ATERRAMENTO RESIDENCIAL COMO DEVE SER FEITO (NBR-5410). Este vídeo do YouTube oferece um detalhamento da NBR 5410, que é a norma técnica base para o aterramento residencial.
